Tam dalga diğer adıyla H köprü invertör 1 faz doğru akımı 1 faz alternatif akıma çevirirler. İnvertörlerin tamamı DA gerilimini AA gerilimine dönüştürür.

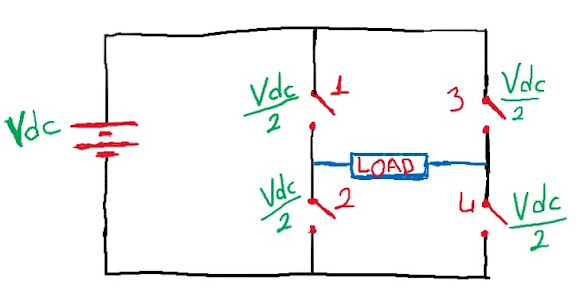

Devre şekli ve gerilimleri:
Anahtarların değişim sırasında her hangi bir geçiş durumunun olmaması baz alınırsa;

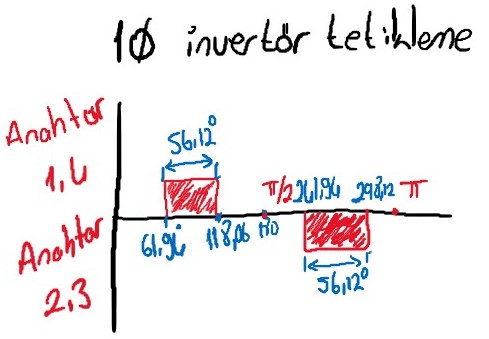

Anahtarların geçiş durumunun olması α (alfa) ve β (beta) değerleri bulunması;
α (alfa) anahtarların tetiklendiği andan 0 veya π/2'e olan uzaklığıdır yada darbe genişliğinin bittiği yerden π/2 veya π'e olan uzaklıktır.
β (beta) değeri ise darbe genişliginin mesafesini vermektedir.
Formülleri ise şöyle;
ÖRNEK:
Pikaçu Kanada'dan Türkiye'ye gelirken yanında 1 faz, 60Hz, 4hp motor, cosq=1, V=110Vrms ile çalışan makine getirmistir. Pikaçu Türkiye şebekesi ile bu makineyi nasıl çalıştırır? Oluşturduğunuz devreyi blok şeması ile birlikte çiziniz ve yarı iletkenlerin üzerinden geçen akımların rms değerlerini bulunuz.
ÇÖZÜM:
Türkiye şehir şebekesi 50Hz 220Vrmsdir.
Makine için 1Faz invertör tasarlanacaktır.
invertör DA gerilimi ile çalıştığı için öncelikle şehir şebekesini doğrultup daha sonra invertörin girişine verecegiz.
197V DA gerilimini 110Vrms değerine düşürebilmek için tetiklemeli invertör kullanacağız.
Bu devreyi kullanarak sorunsuz olarak makinemizi çalıştırabiliriz.
